Двухколпаковая камикопечь 6*6
|
|
Владимир | Дата: Суббота, 15.03.2014, 00:14 | Сообщение # 21 |
Полковник
Группа: Проверенные
Сообщений: 168
Статус: Offline
| Очень хороший расклад. Все можно отопить одной печкой с настилом. Или Печь камином.
|
|
| |
Владимир | Дата: Суббота, 15.03.2014, 00:21 | Сообщение # 22 |
Полковник
Группа: Проверенные
Сообщений: 168
Статус: Offline
| blossem, -обозначте на плане где бы Вы хотели разместить свой отопительный прибор. / печь с настилом, камин , печь-камин./ ?
|
|
| |
blossem | Дата: Суббота, 15.03.2014, 00:33 | Сообщение # 23 |
Полковник
Группа: Проверенные
Сообщений: 172
Статус: Offline

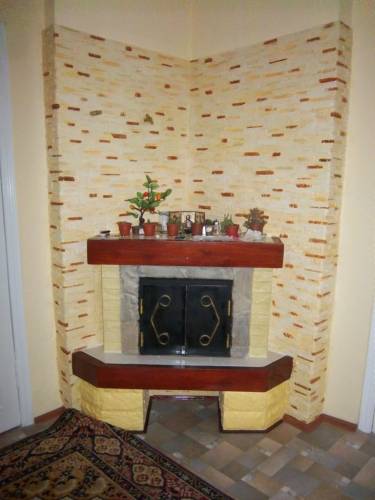

| Цитата Владимир ( ) Очень хороший расклад Цитата Владимир ( ) где бы Вы хотели разместить свой отопительный прибор Вот где желтым цветом выделеноэто все можно даже нужно под отопительный прибор. Ну а камин в зале в углу(где синяя стрелка) прибора, как вы показали на фото. Цитата Владимир ( ) 9231960.jpg(155Kb) А вот куда лежанку впихнуть?
|
|
| |
blossem | Дата: Суббота, 15.03.2014, 00:51 | Сообщение # 24 |
Полковник
Группа: Проверенные
Сообщений: 172
Статус: Offline
| Цитата Владимир ( ) печь с настилом А это как? Цитата Владимир ( ) печь-камин./ ? Хотелось бы! Печь топится из прихожей, а камин из зала. Камин сразу в трубу или его можно еще пустить через щиток? А поддымливать не будет?
А вот на фото Ваши камины, у них дверцы какую функцию выполняют? И какие Вы камины предпочитаете подовые или с колосниковой решеткой? Спасибо! Ни че что столько вопросов?
|
|
| |
blossem | Дата: Суббота, 15.03.2014, 16:23 | Сообщение # 25 |
Полковник
Группа: Проверенные
Сообщений: 172
Статус: Offline
| Цитата vic_ag64 ( ) применение щитков Владимира Вогнистого Виктор, а Вы можете объяснить мне подключение этих четырех щитков
Цитата blossem ( ) Прикрепления: 9545479.jpg(104Kb) или их разделить на два или три. Просто меня интересует как их подключить? И как они все одновременно могут работать. Как по мне у Вас это получается очень доступно, просто я не вижу их в реальности как оно построено. Вы учителем в школе не работали ? Отличный учитель бы вышел.
|
|
| |
vic_ag64 | Дата: Суббота, 15.03.2014, 17:34 | Сообщение # 26 |
Ален ноби, ностра алис!
Группа: Администраторы
Сообщений: 4060
Статус: Offline
| Цитата blossem ( ) Виктор, а Вы можете объяснить мне подключение этих четырех щитков Владимир же все прекрасно разжевал. Ладно, попробую еще раз. Для начала вот эта старенькая тема. Моих постов там нет, остались только цитаты и ответы с обращением ко мне по имени . Суть в чем. Когда я увидел данную печь, то внимание сразу же привлек кирпичик, расположенный на входе в колпак со стороны топки. У нас их называют спотыкачиками. Я тогда сразу же задал - вопрос - точно есть? Ответ понятен - тема короткая. Итог - спотыыкачик у меня стоит, он сам туда попросился, у Кузнецова их нет. Это вертикальный подъем. Вот об этом подъеме мы и поговорим. Как правильно заметил Владимир, заход в колпак (щиток) начинается с противоположной стороны от подъема. Значит, если подъем расположить так, как у меня на рисунке, а заходы растянуть по лучам, поставить спотыкачики и задвижки (на каждый щиток), то можно регулировать каждый щиток раздельно. При этом верхний колпак может быть один, четыре - как угодно.
|
|
| |
Владимир | Дата: Суббота, 15.03.2014, 19:54 | Сообщение # 27 |
Полковник
Группа: Проверенные
Сообщений: 168
Статус: Offline

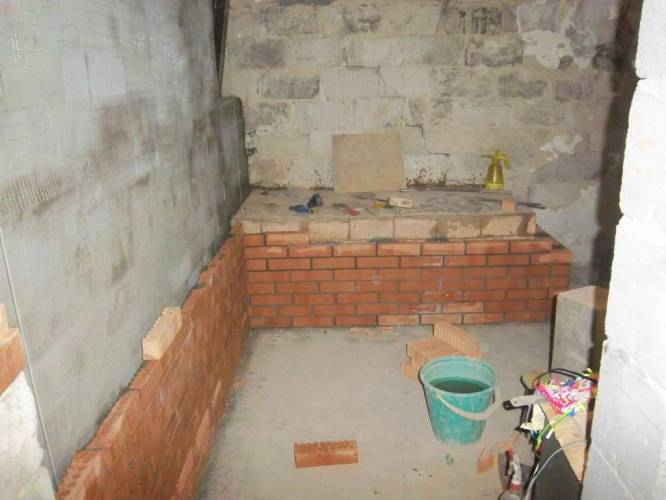

| blossem, -Согласен с Виктором- топка в прихожке стоит правильно- топочная дверка смотрит на входную дверь. Настил- 710мм.+ два уголка по 50мм для каркаса итого 810мм. Значить дрова длиной 750мм- войдут в топку свободно. Можно каркас чуть удлинить 900мм. Вопрос -в какой комнате хотите лежанку.?. И к стати- на моих фото не камины а именно ПЕЧИ. Поэтому и дверки из металла. И если внимательно присмотреться- по характерным выступам- виден щиток.
|
|
| |
blossem | Дата: Суббота, 15.03.2014, 20:29 | Сообщение # 28 |
Полковник
Группа: Проверенные
Сообщений: 172
Статус: Offline
| Цитата Владимир ( ) Вопрос -в какой комнате хотите лежанку.?
Теперь уже не знаю, хочу в зале в углу как у Вас на фото еще одну топку в виде камина. А откуда в такой топке подача воздуха? И как она топится, при открытых дверках? Получается место для лежанки только в одной из спален.
Цитата Владимир ( ) И если внимательно присмотреться- по характерным выступам- виден щиток. Да щиток виден. А как эти дверки по герметичности? Не ведет их от температуры?
Цитата Владимир ( ) Настил- 710мм Это фундамент?
И если можно фото, где происходит соединение нескольких щитков, сам вход или выход, на какой высоте они разводятся, и посмотреть бы на этот спотыкачик про который пишет Виктор.
|
|
| |
Владимир | Дата: Суббота, 15.03.2014, 21:23 | Сообщение # 29 |
Полковник
Группа: Проверенные
Сообщений: 168
Статус: Offline
| blossem, -жаль что не встретились мы раньше. Я б ИМХО. В каждой спапьне -по лежанке. Топка лежанки из прихожки. В залл- камино-печь. На кухню О.В.П. с встроеным регистром для С.О. И все с щитками. На данный момент. О.В.П.-в прихожку. Печь -камин в залл. Лежанку в любую из спален. ИМХО. Да фотки где четкая перевязка - не нашел. но принцып- все в перевязку. Первый колпак - Общий. Хотя термин -колпак №1 для меня чужд. у нас он называеться КАМЕРА ДОЖИГА. Но теперь буду называть 1 колпак. Да спотыкач- у нас алкогольный напиток. а сей прибамбас называют Направляющий выступ или рассечка. Теперь буду называть Спотыкачь.
|
|
| |
blossem | Дата: Суббота, 15.03.2014, 21:37 | Сообщение # 30 |
Полковник
Группа: Проверенные
Сообщений: 172
Статус: Offline
| Цитата Владимир ( ) blossem, -жаль что не встретились мы раньше. Главное что мы встретились , просто всему свое время.
Цитата Владимир ( ) Топка лежанки из прихожки. В залл- камино-печь. На кухню О.В.П. с встроеным регистром для С.О. И все с щитками. На данный момент. О.В.П.-в прихожку. Печь -камин в залл. Лежанку в любую из спален.
Так я собираюсь разобрать свою печь, она меня разочаровала , вот и думаю что мне построить? И еще нужно отопить коридор и ванну
|
|
| |
Владимир | Дата: Суббота, 15.03.2014, 22:07 | Сообщение # 31 |
Полковник
Группа: Проверенные
Сообщений: 168
Статус: Offline

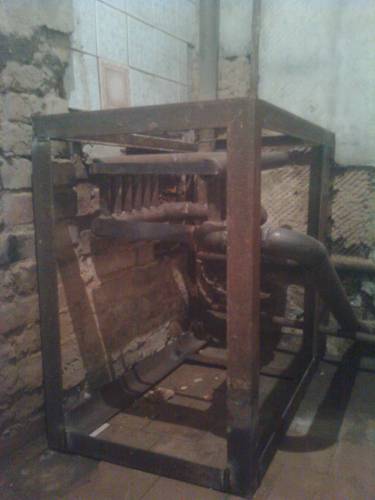

| blossem, -Я б так и зделал.как и написал. щиток от Котел-печи и грел бы ванну. Я просто не знаю вашу специфику. Из чего дом.? Можно ли резать простенки ? какой у вас грунт / пучит его или нет./ Вот схема как пройти стенку /капиталка, было окно -теперь дверь./ фото котел-печь.
|
|
| |
blossem | Дата: Суббота, 15.03.2014, 23:32 | Сообщение # 32 |
Полковник
Группа: Проверенные
Сообщений: 172
Статус: Offline
| Цитата Владимир ( ) Я б так и зделал.как и написал. Мне тоже этот вариант нравится. А котел прямо в топку? У меня сейчас есть водяное отопление о газового котла, так вот врезаться в него я думаю не составит труда. И если щитки будут отапливать весь дом , то котел можно просто перевести только на коридор и ванну.
А можно котел встроить как-то чтобы его можно было отключать?
И если у Вас есть порядовки Тобразных щитков, было бы интересно посмотреть.
Цитата Владимир ( ) Из чего дом.? Можно ли резать простенки ? Дом из бруса 18*18. А простенки я же уже вырезал, на рисунке отмечено желтым цветом
|
|
| |
blossem | Дата: Воскресенье, 16.03.2014, 00:28 | Сообщение # 33 |
Полковник
Группа: Проверенные
Сообщений: 172
Статус: Offline
| И еще Вам Владимир вопрос . Это ваше фото?
Если да то скажите вы щитки кладете из красного строительного пористого кирпича?
|
|
| |
Владимир | Дата: Воскресенье, 16.03.2014, 09:04 | Сообщение # 34 |
Полковник
Группа: Проверенные
Сообщений: 168
Статус: Offline
| blossem, -Щиток как раз хорошо видно /правда краюшек./ но все равно- Видно. Кирпич цельный. красный.А вот Второй контур / отделка/ уже из красного строительного. С воздушным зазором и конвективными решотками. У нас так и делаю- котел-печь врезана в С.О. надо работает газ, мороз- под тапливаем печь. У нас на газ лимит. Точных порядовок НЕТ. ВСЕ ИНДИВИДУАЛЬНО. Давайте ТОЧНО все у ВАС разберем / что и где будет стоять. выходтрубы./ и соберем Ваши порядовки. Примерно как здесь. http://www.forumhouse.ru/threads/238754/page-13#post-8924674
Цитата Владимир ( ) Я б так и зделал.как и написал. Мне тоже этот вариант нравится. А котел прямо в топку? У меня сейчас есть водяное отопление о газового котла, так вот врезаться в него я думаю не составит труда. И если щитки будут отапливать весь дом , то котел можно просто перевести только на коридор и ванну.
А можно котел встроить как-то чтобы его можно было отключать?
И если у Вас есть порядовки Тобразных щитков, было бы интересно посмотреть.
Цитата Владимир ( ) Из чего дом.? Можно ли резать простенки ? Дом из бруса 18*18. А простенки я же уже вырезал, на рисунке отмечено желтым цветом
|
|
| |
blossem | Дата: Воскресенье, 16.03.2014, 12:06 | Сообщение # 35 |
Полковник
Группа: Проверенные
Сообщений: 172
Статус: Offline
| Цитата Владимир ( ) Давайте ТОЧНО все у ВАС разберем / что и где будет стоять. выходтрубы./ и соберем Ваши порядовки.
Я планирую так. Если что не так подкорректируйте.
А сколько по вашему этот проект будет потреблять дров? И можно ли решить вопрос с котлом, чтобы при топке печи из прихожей, он не был задействован, а по надобности подключать задвижкой или какие варианты?
|
|
| |
Владимир | Дата: Воскресенье, 16.03.2014, 13:11 | Сообщение # 36 |
Полковник
Группа: Проверенные
Сообщений: 168
Статус: Offline
| blossem, -Теплообменик будет стоять в печи. Так что отключать его не получиться. У камина -будет свой щиток. прочитайте внимательно пост № 29. в нем мое виденье вашего проэкта. Камин- он для каких целей. ? просто посидеть у открытого огня .? или может лучше печь-камин.? И высота вашей трубы. /и диаметр.?/
|
|
| |
blossem | Дата: Воскресенье, 16.03.2014, 14:01 | Сообщение # 37 |
Полковник
Группа: Проверенные
Сообщений: 172
Статус: Offline
| Цитата Владимир ( ) Камин- он для каких целей. ? просто посидеть у открытого огня Да. Цитата Владимир ( ) или может лучше печь-камин. А в таком варианте если открыть дверцыЦитата Владимир ( ) Прикрепления: 9231960.jpg камин разве не получится? И в этой печи -камин откуда подача воздуха для горения.
|
|
| |
blossem | Дата: Воскресенье, 16.03.2014, 14:07 | Сообщение # 38 |
Полковник
Группа: Проверенные
Сообщений: 172
Статус: Offline
| Цитата Владимир ( ) И высота вашей трубы. /и диаметр.?/ От пола до конька(она как раз на конек выходит) 7метров, диаметр 200 асбестоцементная(внутр. у нее 180), но я думаю можно взять 150оцинкованую обернуть минватой и вставить в асбестоцементную и получится сендвич.
|
|
| |
Владимир | Дата: Четверг, 20.03.2014, 19:35 | Сообщение # 39 |
Полковник
Группа: Проверенные
Сообщений: 168
Статус: Offline
| blossem, -Так на чем мы с Вами остановились. Планировка- в каждой спальне по лежанке- ясно. Камин- ясно. Расположение трубы / высота/ - ясно. Труба- если делать сендвич самопал- то 150мм. нержавейка 1мм. толщина. / и дальше утеплитель./ Неясный вопрос с топлевником.? Настил нужен - ?. Бак для воды-?. Пост № 27 /фото./-?
|
|
| |
vic_ag64 | Дата: Четверг, 20.03.2014, 19:44 | Сообщение # 40 |
Ален ноби, ностра алис!
Группа: Администраторы
Сообщений: 4060
Статус: Offline
| Владимир, в субботу я поеду на смотрины к печке, которые Вы описываете. Приставной щиток к топке. Только все это исполнено так коряво (я не про кладку). Постараюсь заснять со своим указующим на косяки перстом.
|
|
| |
| |
